나노발열필름

트윈 기술의 집약체, NANO HEATER PAD

난방용 발열 필름

NHP 발열필름 특징
  • 고내열 수지를 사용하여 내구성이 우수
  • 방수성이 우수
  • NHP(정온 특성)기술이 적용
  • 에너지 효율 높음
  • 고발열, 고용량이 가능하여 산업용, 군사용 등 적용 가능
NHP 발열필름 응용분야
구분 용도 적용 예시
가정용 사우나, 발열액자, 책상히터, 발열파티션, 벽난방 등 이미지 이미지
전자 부품용 텔레비전, 헤어드라이기, 냉장고, 스텐드, 공기청정기 이미지 이미지 이미지
산업용 건조기, 자동차 도장건조, 경화실, 동파방지 보온히터, 자동차 보조 히터 등 이미지
의료용 온열매트, 찜질팩, 치료용 캡슐 등 이미지
기타 해상물류용 발열 장치, 농축산용 난방 장치, 보온창고 등 이미지

컨테이너용 발열 장치
  • 이미지
    농축산용 열풍기
  • 이미지
    스마트 바닥 난방
  • 이미지
    IBC 탱크 가열 장치
  • 이미지
    자동차용 히터
  • 이미지
    발열 방석
  • 이미지
    의료용 발열체

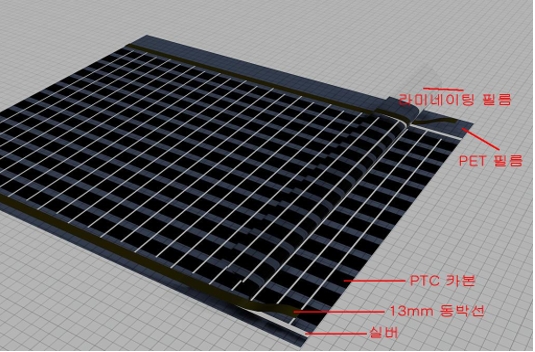

NANO HEATER PAD 사양
  • 항목 기준 비고
    재질 PET 경제성 높음
    최대 발열 온도 136 ℃ 발열체 센서 탑재
    원전 적정 온도 40 ~ 100 ℃ 화재 예방 기능
    소비 전력 0.1㎾ ~ 9.0㎾ 220W / ㎡ ~
    제품 중량 15Kg / Unit 20 피트
    인장 강도 18.0kgf / ㎟ 188㎛ 원단 기준
    열 변형률 0.5 ~ 1.5% 150℃ x 30 min
  • 이미지
Product Features
  • 제품 특징 : 독립셀 구조로 개발되어 국부 과열 시 과열 부위의 자동으로 온도를 줄이고 기타 부위는 영향을 주지 않음 (기존 온도 유지)
  • 특정 온도에서 요청하시는 최소 발열량 및 최대 발열량 (예: 10℃에서 1㎡당 300Watt ~ 100℃에서 1㎡당 9,000Watt)
  • 필름의 두께 : 0.2mm ~ 0.388mm 또는 특정 두께 제시
  • 필름 사이즈 : 원하는 필름의 폭과 길이 (폭 : 100 ~ 1,000 mm , 100 ~ 1,500M 이하)
  • 사용 전원 (DC: 3.5 ~ 48V , AC: 100 ~ 600V)
  • 최소 주문 수량 : 협의
NHP 발열필름에 대한 비교 분석
  • 구분 전기판넬 도시가스 보일러등유 LPG
    소비자 가격 78.3 원 1,224 원 1,100 원 2,410 원
    연료 소비량 (월) 81KWH / 월 Theoretical 100% 60(㎥) Theoretical 100% 100(㎥) Theoretical 100% 60(Kg)
    난방비 (평당) 738원 7,344원 11,000원 14,460원
    난방비 (10평) 7,380원 73,440원 110,000원 146,000원
  • Nano Heating Pad Nano Heating Pad특징
    78.3 원 화재 예방 기능
    60KWH / 월 소비 전력 적용
    470 원 효율 높음
    4,695 원 안 전 함
  • 실제 열효율은 난방 시 열 손실이 크기 때문에 30% 미만
  • 전기요금 : 일반전력(갑, 계약전력 300 ~ 1,600Kw 이하) 저압(220V, 380V), 겨울철 사용 2012년 1월 1일 고시 기준 (단, 기본료 제외)
  • 패널당 26 ~ 800Watt이며, Watt수 및 패널수에 따라 약간의 편차가 있음. (300 X 500mm)
  • 사용시간은 1일 8시간 30일 사용했을 경우를 가정하였으며, 온도 조절기 값은 80% 적용 하였음.
  • 연료소비량은 월 10평 기준이며, 본 자료는 소비자 이해를 돕기 위한 자료임.
  • 날씨 및 외부 온도, 단열 구조 및 측정 환경에 따라 상기 내용은 다소 차이가 있음.
  • 이미지
  • 이미지
  • 이미지
  • 이미지
  • 이미지
  • 시간 온도 소모 전력 비고
    기동 전력
    1~60분 후    		 05 ~ 20 ℃
    20 ~ 85 ℃    		 5,000 Watt ± 10%
    4,800 Watt ± 10%    		 온도 조절기와 관계없이 면상발열체는 자체 자동 온도제어 기능에 의하여 감소되는 발열체
    10h 후 ~ ~ 90 ℃ 4,800 Watt ± 10%
    30h 후~ 120 ℃ 이상 4,400 Watt ± 10%
NHP 필름 히터난방과 일반 보일러의 비교
구분 NHP 필름 LPG 보일러 도시가스 보일러 유류 보일러 전기 보일러
유지비 26.80% 93.00% 80.30% 100.00% 40.00%
수명 반영구적 7~10년 7~10년 7~10년 7년
열효율 98% 78% 78% 85% 85%
안전성 양호 가스누출/폭발 가스누출/폭발 화재 양호
소음/매연 없음 있음 있음 있음 없음
설치공간 보일러실 불필요 필요 필요 필요 필요
정비소요 없음 발생 발생 발생 발생
복사열 있음 있음 있음 있음 있음
원적외선 있음 없음 없음 없음 없음
NHP 난방 시스템
  • 이미지
    • 이미지에너지 절감효과
    • 이미지전자파 차단
    • 이미지향균 작용
    • 이미지탈취 작용
    • 이미지원적외선 방출
    • 이미지과열감지 화재방지

  • 이미지
    시공이 간단하여 전문 지식이나 기술이 없어도 시공 가능
    얇고 가벼워 운반이 쉽고 보관이 용이
    난방은 물론 농업용, 축산용, 의료용까지 적용 범위가 넓음
    고효율 방식에 의한 급속 난방이 가능하고, 마감재 선택이 자유로움
  • 이미지
    • 전기열 30% 기름보일러 60% 저렴
    • 이전 설치 가능
    • 간편 시공과 공사비 절약
    • 부분 난방 가능
    • 당일 시공이 가능하며 공사비 절감
    • 자동제어(중앙제어)시스템 가능
    • 보일러실 물필요, 반영구적 사용
